Presă hidraulică din material compozit: seria HJ078 pentru producția de CFRP

Peisajul industrial se mută rapid către o producție ușoară și de înaltă rezistență. Vedem această evoluție în mod distinct în sectoarele aerospațial și auto. Cu toate acestea, producția de plastic armat cu fibră de carbon (CFRP) se confruntă cu blocaje semnificative. Producătorii se luptă în mod constant cu cicluri lungi. Ei luptă împotriva distribuției neuniforme a rășinii. Cerințele complexe de management termic complică și mai mult operațiunile zilnice. Depășirea acestor obstacole necesită utilaje foarte precise. Selectarea unei precizii Presa hidraulica din material compozit nu este doar o actualizare standard a capacitatii. Acționează ca o cerință critică pentru obținerea unei densități consistente a pieselor. Vă asigură că mențineți toleranțe geometrice stricte la fiecare cursă. Echipamentul standard pur și simplu nu poate oferi controlul necesar la micronivel. În acest articol, veți descoperi cum soluțiile moderne abordează aceste provocări presante de producție. Vom introduce Seria HJ078 ca soluție specializată, de înaltă rigiditate. Veți afla exact cum arhitectura sa îndeplinește cerințele riguroase ale turnării moderne compozite. De asemenea, schițăm strategii cruciale de achiziții pentru echipele dvs. de inginerie.

Recomandări cheie

• Control de precizie: Paralelismul glisor activ și preîncărcarea în mai multe etape elimină variațiile de grosime a peretelui și asigură o densitate uniformă a pieselor.

• Versatilitatea procesului: Complet compatibil cu materiale termorigide și termoplastice (SMC, BMC, LFT-D, HP-RTM).

• Eficiență operațională: arhitectura presei servo CNC reduce semnificativ consumul de energie, reduce zgomotul și permite schimbări automate rapide.

• Achiziții fără riscuri: producătorii de ultimă generație oferă testare cuprinzătoare a matriței înainte de expediere, management transparent al ciclului de viață și configurații personalizate ale tonajului.

Provocarea ingineriei în procesarea CFRP

Încadrarea problemelor de afaceri

Fabricarea avansată a compozitelor împinge mașinile tradiționale dincolo de limitele sale fizice. Presele standard eșuează frecvent în aceste medii solicitante. Ei nu pot gestiona profilele termice cu dublu scop cerute de sistemele moderne de rășini. Adesea vezi ca mașini standard execută o coborâre lentă. Această mișcare lentă provoacă răcirea prematură a semifabricatului de material. Materialul se răcește înainte de a începe presurizarea completă. Această eroare de sincronizare creează o cascadă de defecte structurale. Mașinile standard suferă, de asemenea, de aplicarea forței neuniforme. Forța neuniformă duce direct la rate inacceptabil de mari de respingere a pieselor la nivelul fabricii.

Costul inconsecvenței

Înclinarea microscopică în timpul fazei de presare creează consecințe grave. Chiar și o ușoară abatere provoacă injectarea neuniformă a rășinii în cavitatea matriței. Această inconsecvență compromite proprietățile mecanice ale componentei finale în formă de complex. Degradează și rezistența termică. O variație a grosimii peretelui de doar fracțiuni de milimetru poate distruge integritatea aerodinamică a unei părți aerospațiale. Înregistrați rate mai mari de deșeuri. Risipești materii prime scumpe din fibră de carbon. Incoerența dăunează în cele din urmă reputației mărcii tale pentru calitate.

Criterii de succes

Inginerii trebuie să stabilească criterii stricte de succes la modernizarea echipamentelor. Ai nevoie de un dedicat Presă CFRP concepută pentru tranziții de mare viteză. Rigiditatea structurală extremă este absolut obligatorie. Previne deformarea cadrului sub sarcini masive. Controlul micro-nivelului presiunii este o altă cerință critică. Asigură că rășina se întărește exact așa cum a fost proiectată. Îndeplinirea acestor criterii garantează precizie repetabilă în ciclurile de producție de mare volum.

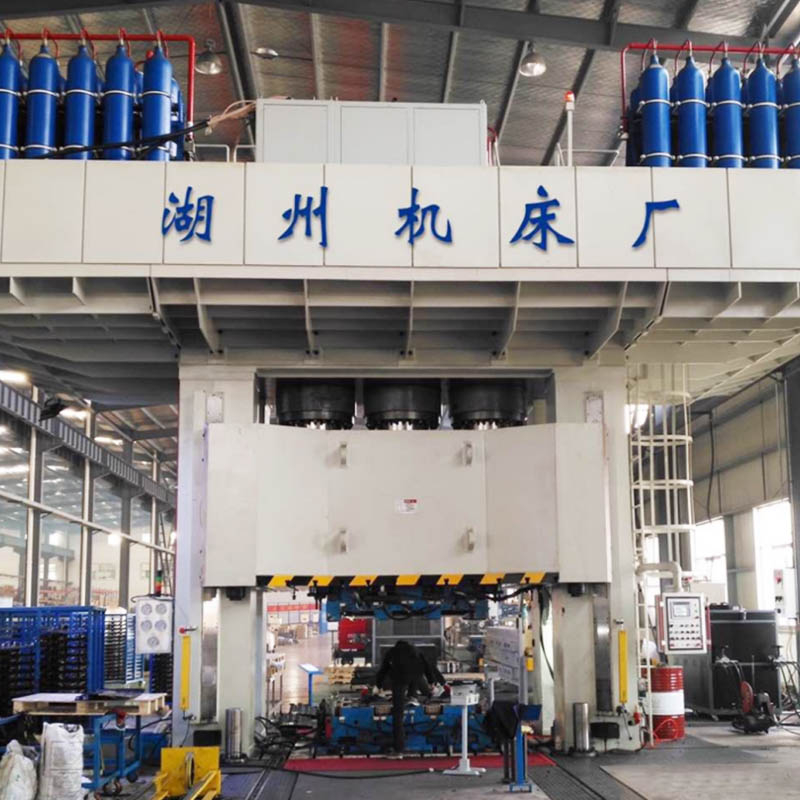

Arhitectura de bază a presei servo CNC din seria HJ078

Rigiditate structurală și tonaj

Turnarea modernă din compozit se bazează pe fundații structurale robuste. Cadrul trebuie să facă față stresului extrem. Nu se poate flexa în timpul funcționării. Cadrele rezistente previn deformarea mașinii la sarcini masive. Echipamentul utilizează o compoziție formidabilă cu trei straturi. Are o coroană superioară, montanti verticali și un pat de jos greu. Tiranții de înaltă rezistență leagă în siguranță aceste componente între ele. Inginerii pretensionează aceste tiranți pentru a rezista la forțe ascendente imense. Acest design garantează o stabilitate excepțională de-a lungul deceniilor de utilizare. Intervalele de presiune nominală sunt extinse și foarte personalizabile. Aceștia cresc de la 1.000 kN până la 120.000 kN. Această gamă se potrivește cu ușurință cerințelor variate de producție din diferite industrii.

Sisteme de antrenare servo-hidraulice

Sistemele hidraulice tradiționale cu funcționare continuă se îndepărtează rapid. Acum vedem o schimbare dominantă către controlul servo-electric ulei. Un avansat Presa servo CNC oferă beneficii verificabile, bazate pe dovezi. Oferă timpi de răspuns rapid pentru secvențe complexe de presare. Veți observa o funcționare remarcabil de silențioasă la etajul fabricii. Nivelurile de decibeli scad semnificativ în comparație cu modelele mai vechi. În plus, sistemul adaptează consumul de energie pe baza cerințelor de încărcare în timp real. Servomotorul încetinește sau se oprește în timpul fazei lungi de întărire. Acest management inteligent al puterii limitează generarea de căldură în uleiul hidraulic. Prelungește durata de viață a etanșărilor interne și a pompelor.

Integrare cu acumulator de mare viteză

Viteza este esențială înainte de a se aplica presiunea de turnare. Acumulatoarele integrate acționează ca rezervoare masive de energie sub presiune. Ele stochează fluidul hidraulic sub presiune mare de azot. Acești acumulatori permit viteze extreme de coborâre rapidă. Aveți nevoie de această mișcare rapidă pentru a preveni răcirea semifabricatului încălzit. Dacă semifabricatul se răcește, rășina nu va curge corect. Pe măsură ce instrumentul se apropie de suprafața materialului, sistemul trece fără probleme. Se comută la viteze de lucru sigure și controlate exact la contact. Această temporizare în fracțiune de secundă necesită supape proporționale foarte sensibile.

4 Capabilități critice pentru turnarea compozitelor fără defecte

Control activ al paralelismului

Înclinarea berbecului distruge uniformitatea componentelor instantaneu. Sistemele de nivelare de înaltă precizie în mai multe puncte rezolvă exact această problemă. Ei monitorizează și reglează în mod activ cursorul în timpul cursei în jos. Senzorii de înaltă rezoluție detectează cele mai mici abateri. Ele corectează nealinierea la toleranțele microscopice. Sistemul corectează adesea erori de până la 5/100 mm. Această intervenție activă împiedică înclinarea matriței superioare. Acesta garantează o densitate uniformă pe întregul produs turnat. Considerăm că această caracteristică este esențială pentru producția de panouri mari.

Mold cu microdeschidere și preîncărcare în mai multe etape

Rășinile de întărire eliberează în mod natural gazele prinse. O secvență controlată de micro-deschidere permite acestor gaze să scape în siguranță. Aparatul împarte ușor matrița pentru doar câteva secunde. Preîncărcarea în mai multe etape gestionează ușor tranziția materialului ulterior. Această secvență previne direct arderea suprafeței. Îmbunătățește dramatic finisajul cosmetic al părții finale. Operatorii împerechează frecvent această secvență cu matrițe degazate în vid. Aspiratorul scoate aerul rezidual. Această combinație garantează rezultate impecabile din punct de vedere structural.

Management termic precis

Materialele matrice cu temperaturi ridicate necesită profile termice exacte pentru a se întări corect. Echipamentul trebuie să se ocupe fără probleme de diverse sisteme de încălzire. Aceasta include atât plăci de încălzire electrică directă, cât și regulatoare de temperatură a matriței pe bază de fluid. Zonele precise de temperatură previn întărirea prematură. Acestea asigură un flux optim de rășină în cavitățile complicate ale matriței. Plăcile termoizolante de înaltă calitate se așează între matriță și plăcile mașinii. Ele împiedică pătrunderea căldurii în structura principală a presei. Această izolație protejează cadrul mașinii de problemele de dilatare termică.

Reducere rapidă a presiunii și schimbare rapidă a matriței

Debitul din fabrică se bazează în mare măsură pe timpul de nefuncționare minim al podelei. Reducerea rapidă a presiunii accelerează faza de extracție post-întărire. Supapele speciale de decompresie eliberează șocul hidraulic fără probleme. Schimbarea rapidă a matrițelor oferă tranziția matrițelor grele în câteva minute, mai degrabă decât în ​​ore. Clemele hidraulice și suporturile de rulare simplifică această sarcină. Aceste capabilități de tranziție rapidă reduc timpul de nefuncționare costisitor al podelei. Se integrează perfect cu sistemele automate de manipulare. Le puteți asocia cu ușurință cu vehicule cu ghid automat (AGV) și încărcătoare robotizate.

Diagrama de cartografiere a capacităților

Compatibilitatea materialelor și aplicații industriale

Matrici de materiale suportate

Versatilitatea definește succesul în producție modernă. Un sofisticat presa de material compozit trebuie să găzduiască numeroase matrici de rășină avansate. Nu poate fi limitat la un singur stil compus. Echipamentul gestionează eficient atât compozitele pe bază de pulbere, cât și pe bază de fibre. Menține un control precis asupra diferitelor niveluri de vâscozitate.

Matricele industriale acceptate includ:

• Compus de turnare a foilor (SMC)

• Compus de turnare în vrac (BMC)

• Materiale termoplastice de sticlă (GMT)

• Materiale termoplastice cu fibre lungi (LFT-D)

• Turnare prin compresie preimpregnată (PCM)

• Turnare prin transfer de rășină de înaltă presiune (HP-RTM)

Aerospațial și Auto

Aceste industrii distincte necesită piese structurale ușoare și de înaltă rezistență. Respectarea strictă a reglementărilor guvernează profund mediile lor de producție. Proprietățile mecanice și termice exacte rămân absolut nenegociabile aici. O mașină de precizie oferă toleranțele repetabile necesare pentru a trece inspecțiile. Îndeplinește cu ușurință verificările stricte de zbor aerospațial și standardele de testare a accidentelor auto. Veți găsi aceste mașini care îndepărtează capacele bateriilor EV. Ele formează, de asemenea, suprafețe complexe de control aerospațial și radome.

Electronică și energie

Infrastructura energetică globală și electronicele sensibile necesită carcase de protecție foarte specializate. Folosim a Presă hidraulică CFRP pentru a crea aceste componente rezistente la coroziune. Aceste piese formate oferă ecranare de înaltă durabilitate pentru elementele interne sensibile. Modelarea precisă limitează fisurile microscopice de suprafață. Această perfecțiune protejează componentele energetice vitale de degradarea dură a mediului. Turnurile de telecomunicații și nacelele turbinelor eoliene se bazează frecvent pe aceste carcase compozite.

Evaluarea și achiziționarea unei prese hidraulice CFRP

Specificarea matricei corecte

Echipele de achiziții se confruntă cu decizii complexe atunci când modernizează instalațiile avansate. Un proces de evaluare structurat minimizează riscurile de implementare. Inginerii trebuie să definească clar parametrii esențiali înainte de a vorbi cu furnizorii. Aveți nevoie de o matrice cuprinzătoare de specificații.

Această matrice trebuie să sublinieze în mod explicit:

1. Forța nominală: Tonajul maxim necesar de presare pentru cea mai mare parte.

2. Lumină de zi (înălțime deschisă): distanța maximă dintre plăci pentru a se potrivi matrițe și unelte de automatizare.

3. Lungimea cursei: distanța totală de deplasare verticală a cursorului principal.

4. Dimensiunea mesei: dimensiuni de la stânga la dreapta și din față în spate care se potrivesc cu matrițele dvs.

5. Viteze de alunecare: viteze distincte pentru coborâre rapidă, cursă de lucru, deschidere și întoarcere.

Riscuri de implementare și atenuare

Parteneriatul cu fabrici sursă de încredere este crucial pentru succesul pe termen lung. Ar trebui să verificați cu atenție practicile lor interne de management 6S. Solicitați actualizări transparente de producție pe parcursul întregului ciclu de producție. Solicitați rapoarte video săptămânale. Această vigilență atenuează riscul livrării întârziate. De asemenea, previne calitatea subnormală a asamblarii. Adevărații experți salută auditurile din fabrică și controlul tehnic.

Dovada conceptului (PoC)

Nu acceptați niciodată o mașină industrială fără o validare empirică strictă. Subliniați necesitatea de a solicita mai întâi testarea gratuită a mucegaiului. Efectuați teste de producție amănunțite înainte de semnarea documentului final de acceptare. Producătorii numesc acest lucru un test de acceptare în fabrică (FAT). Aceste teste critice validează afirmațiile de densitate ale mașinii. Ele confirmă, de asemenea, că toleranțele dimensionale sunt valabile în cazul sarcinilor termice reale. Aduceți-vă propriile materii prime pentru a vă asigura o acuratețe absolută.

Ciclul de viață și suport global

Echipamentele industriale grele necesită un suport robust după instalare. Stabiliți cerințele de bază pentru asistență globală la începutul fazei contractului. Asigurați-vă că producătorul oferă capabilități de depanare la distanță 24 de ore din 24. Conectivitatea securizată la Internetul obiectelor industriale (IIoT) face acest lucru posibil. Garanțiile extinse și disponibilitatea tehnicianului localizat vă mențin liniile să funcționeze fără probleme. Rețelele de asistență fiabile împiedică defecțiunile minore să provoace opriri masive de producție.

Concluzie

Implementarea unei mașini de turnat compozit țintită vă transformă fundamental nivelul de producție. Se corelează direct cu rate de randament substanțial mai mari și o mai bună consistență a produsului. Veți reduce semnificativ timpii de ciclu aproape imediat. În cele din urmă, aceste eficiențe operaționale generează economii masive de materiale prin eliminarea deșeurilor costisitoare. Nivelarea de înaltă precizie, secvențele de micro-deschidere și puterea servo-acționată vă ridică întreaga linie de bază a producției. Sistemele hidraulice standard pur și simplu nu pot concura în acest domeniu specializat.

Îndemnăm echipele de inginerie și achiziții să facă următorul pas de acțiune. Adunați cele mai recente desene ale produselor și specificații ale materialelor. Definiți-vă clar obiectivele zilnice de volum de producție. Trimiteți aceste cerințe detaliate unui producător de încredere astăzi. Solicitați o configurație personalizată și o analiză inginerească cuprinzătoare. Investiția în tehnologia potrivită vă asigură avantajul competitiv pe piața compozitelor în creștere rapidă.

FAQ

Î: Cum determinați tonajul corect pentru o presă de material compozit care manipulează LFT-D?

R: Calculul tonajului depinde strict de suprafața proiectată a componentei. De asemenea, trebuie să luați în considerare caracteristicile specifice de curgere ale materialului. Inginerii înmulțesc suprafața totală a piesei cu presiunea de turnare necesară. Geometriile complexe sau rășinile foarte vâscoase necesită un factor de siguranță suplimentar de 10-20%. Acest tampon garantează umplerea completă a matriței fără a înfometiza marginile.

Î: Care este avantajul funcțional al unei secvențe de matriță cu micro-deschidere într-o presă CFRP?

R: O secvență de micro-deschidere separă ușor jumătățile de matriță în timpul fazei inițiale de întărire încălzită. Acest spațiu controlat cu precizie permite aerului prins să scape. De asemenea, eliberează gaze volatile din rășina încălzită. Eliberarea acestor gaze captate previne complet golurile interne. Oprește arderea suprafeței, asigurând un produs finit sănătos din punct de vedere structural și fără cusur cosmetic.

Î: Servopresa CNC din seria HJ078 poate fi integrată într-o linie de producție automată existentă?

R: Da, se integrează perfect în liniile existente avansate. Sistemul utilizează controlere logice programabile (PLC-uri) moderne. Comunică prin protocoale industriale standardizate. Această arhitectură îi permite să se sincronizeze fără efort cu vehiculele cu ghid automat (AGV) și cu brațele robotizate de încărcare. O astfel de integrare reduce drastic intervenția manuală și crește masiv debitul din fabrică.

Î: Care este timpul standard de livrare și procesul de validare a probei pentru o presă hidraulică CFRP personalizată?

R: Mașinile personalizate necesită de obicei un termen de livrare de 4 până la 6 luni. Înainte de expediere, producătorul efectuează o validare riguroasă de probă. Clienții își trimit matrițele de producție efective și loturile de materii prime. Fabrica rulează cicluri de probă pentru a verifica acuratețea dimensională. Ei verifică controlul paralel și timpii de ciclu înainte de a permite acceptarea finală a șantierului.
