Hydraulický lis na nanášení matrice: Řada HJY98 pro zkoušku formy

Spoléhání se na vysokotonážní výrobní lisy pro zkoušky forem narušuje výrobní plány. To vytváří kritické úzké hrdlo v moderních nástrojárnách a lisovnách. Při používání agresivních strojů, které nejsou určeny pro jemné úpravy, riskujete katastrofální poškození nástroje. Standardní stroje postrádají jemnost potřebnou pro drobné opravy nástrojů. Představujeme Řada HJY98 jako definitivní řešení. Slouží jako účelová hydraulický lis určený speciálně pro přesné vyrovnání. Umožňuje bezpečnou ruční kontrolu a výrazně urychluje kvalifikaci nástroje. Odpojením zkušebních forem od hlavních výrobních linek získáte zpět cenné strojní hodiny pro vaše zařízení. Nebezpečné překlápění pomocí jeřábu také nahradíte automatickým otáčením desky o 180°. Zařízení urychluje přijímání nástrojů a zároveň výrazně zlepšuje bezpečnost v dílně.

Klíčové věci

• Provozní ROI: Uvolňuje primární výrobní lisy a zlepšuje celkovou efektivitu zařízení (OEE).

• Bezkonkurenční přesnost: Poskytuje mikro-inching kontrolu (až do 0,01 mm) a přísnou paralelitu desky pro přesné ověření dělicí čáry.

• Ergonomická bezpečnost: Systém překlápění horní formy o 180° umožňuje údržbu vedle sebe ('rezervace otevřená'), čímž se eliminuje nebezpečné zvedání mostových jeřábů.

• Všestranná kapacita: K dispozici v kapacitách 2000 kN až 12000 kN, přizpůsobitelné pro tlakové lití, lisování kovů a vstřikovací formy na plasty.

Obchodní případ: Proč standardní lisy selhávají při zkouškách formy

Standardní razicí a vstřikovací lisy vytvářejí masivní a rychlou sílu. Zcela postrádají schopnost mikro-palců potřebnou pro jemné zkoušky forem. Nemůžete dosáhnout ultra pomalého nízkotlakého řízení potřebného na standardní výrobní lince. Technici vyžadují tuto přesnou kontrolu pro jemné zarovnání 'polibkového kontaktu'. Když se masivní lisy zavřou příliš rychle, rozbijí kritické dělicí linie a zničí drahou nástrojovou ocel.

Testování forem bez přesných paralelních systémů vede přímo k 'slepému' špinění. Technici nevyhnutelně přehlédnou nedetekovaná vysoká místa podél složitých povrchů nástrojů. Toto přehlédnutí způsobuje předčasné opotřebení nástroje během skutečných výrobních sérií. To vede k silnému vzplanutí produktu během počátečního odběru vzorků. V konečném důsledku to vyžaduje nákladné a časově náročné přepracování uvnitř nástrojárny.

Vázání velkoobjemového výrobního lisu vytváří masivní finanční zátěž pro vaši továrnu. Vícehodinové postupy modrání a špinění ničí vaši celkovou efektivitu zařízení (OEE). Každá hodina strávená testováním formy je hodinou, kdy přijdete o ziskový výstup. Obětujete příjmy, jen abyste kvalifikovali nástroj. Zřídit oddaný zkušební lis jako neobchodovatelné aktivum. Zaručuje přísné zajištění kvality. Maximalizuje efektivitu výroby vaší hlavní podlahy.

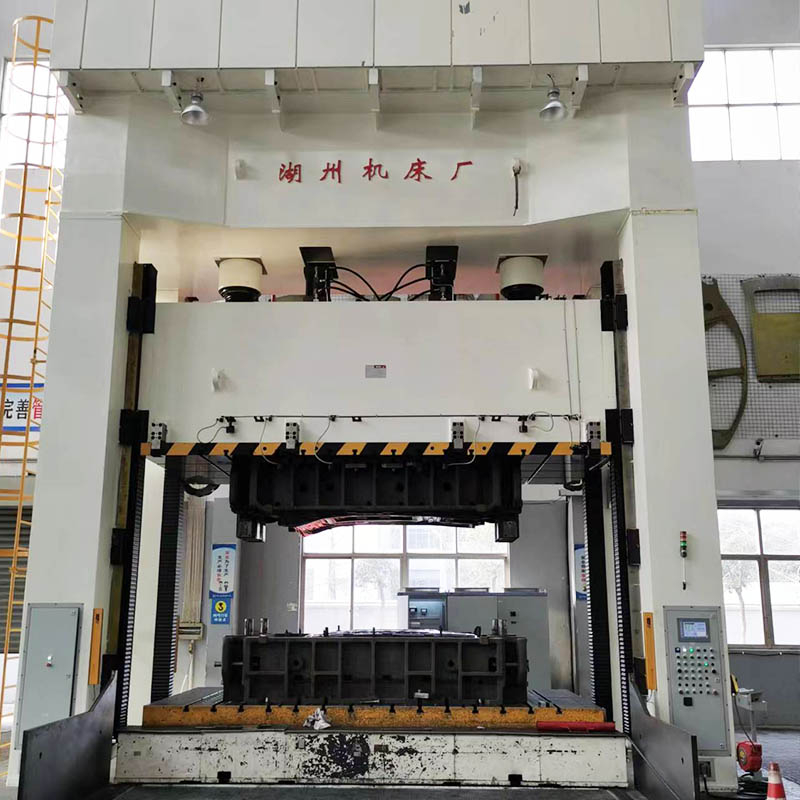

Základní architektura lisu na vytlačování lisů řady HJY98

Strukturální integrita Lis HJY98 se opírá o důkladně zkonstruovaný rám. Navrhujeme jej s využitím vysokého poměru hloubky k rozpětí. Tato specifická architektura poskytuje nesmírnou tuhost během fáze bodování. Účinně odolává vychýlení rámu při aplikacích s velkým zatížením. Zachováte si dokonalou geometrii i při obrovské zátěži. Pokročilý servohydraulický řídicí systém řídí hlavní operace stroje. Tento sofistikovaný servosystém výrazně zlepšuje přesnost zastavení posuvu. Okamžitě reaguje na příkazy z ovládacího panelu. Snižuje také spotřebu energie během období údržby v nečinnosti. Kromě toho zajišťuje vysoce opakovatelné dodávání tlaku během několika testovacích cyklů.

Systém překlápění desky o 180° přináší revoluci do toho, jak obchody zacházejí s masivními nástroji. Tah hlavního snímku směrem dolů se plynule koordinuje. Funguje vedle vyhrazeného mechanismu obratu. Společně otočí horní formu o plných 180°. Forma dosáhne zcela vodorovné orientace směřující nahoru. Tento mechanický zázrak umožňuje dvěma technikům pracovat současně. Pohodlně upravují horní a spodní polovinu vedle sebe. Říkáme tomu pozice 'otevřená rezervace'. Eliminujete nepohodlná slepá místa pod těžkou ocelí. Zcela zabráníte silnému namáhání zad operátora. Kromě toho vestavěný systém hydraulického tlumení zvyšuje schopnosti stroje. Přesně simuluje realistické tažení a lisovací síly během skutečných zkušebních jízd.

Přesné kontrolní a bezpečnostní mechanismy (zmírnění rizik)

Schopnost mikropalců definuje špičkové vybavení nástrojárny. Stroj je vybaven brilantním displejem polohy ±0,01 mm. Technici se zcela spoléhají na toto přesné vizuální měření. Umožňuje jim bezpečně aplikovat na kov barevné modřící prostředky. Mohou pomalu spouštět saně a kontrolovat kontaktní plochy. Používají jemné spároměry k ověření mezer mezi deskami. Při těchto kontrolách se nemusíte nikdy bát rozdrcení drahé nástrojové oceli.

Elektronické kodéry nepřetržitě monitorují vyrovnání desky. Tvoří pevnou čtyřbodovou monitorovací síť paralelismu. Tato síť neustále poskytuje aktivní ochranu proti plísním. Pokud technik omylem zanechá klíč nebo úlomky uvnitř prostoru matrice, systém to okamžitě pozná. Pokud zjistí nerovnoměrný odpor ve čtyřech rozích, stroj na pozorování matrice se okamžitě zastaví. Předejdete tak katastrofickým haváriím kostek dříve, než k nim dojde.

K ochraně vašeho týmu musíme klást důraz na ověřitelný bezpečnostní hardware. Nadbytečné bezpečnostní standardy tvoří neproniknutelný štít kolem operátorů.

1. Duální světelné záclony kategorie 4: Tyto vysoce kvalitní senzory vytvářejí neviditelnou bariéru. Okamžitě zastaví lis při vstupu operátora do pracovního prostoru.

2. Dvojité bezpečnostní ráčnové tyče: Ty fungují jako odolné mechanické mechanismy proti pádu. Fyzicky blokují masivní skluz, aby neočekávaně spadl.

3. Výškově omezené bezpečnostní zámky: Tyto robustní zámky se automaticky aktivují během ručního vyhledávání. Zajišťují, že deska zůstane bezpečně zavěšena, zatímco pracovníci sahají dovnitř.

Aplikace: Od ručního nanášení až po předprodukční validaci

Zmodrání a ruční určování zůstávají absolutními primárními případy použití. Technici provádějí nízkotlaké, neuvěřitelně pomalé uzávěry. Snadno identifikují vysoká a nízká místa na velmi složitých dělicích liniích. Brouší a upravují kov, dokud se kontakt nestane dokonale rovnoměrným. Na lisu můžete také provádět dynamické vyhazování a testování jádra. Obchody používají stroj k přísnému testování pružin forem. Kontrolují zvedáky a ověřují hladké fungování tahů jádra. Zaručíte perfektní mechanický provoz ještě předtím, než se forma dostane na vysokorychlostní výrobní podlahu.

Můžete také provádět životně důležité pilotní běhy malých dávek. Zařízení dočasně funguje jako vysoce schopná zkušební výrobní jednotka. Zvládá pokročilé tváření kovů a náročné úkoly hlubokého tažení. Perfektně funguje také pro ověřování tlakového lití hliníku. Dokonale ověříte geometrii konečné součásti. Dosáhnete toho, aniž byste kdy přerušili hlavní plány JIT (Just-In-Time).

Tato všestrannost se táhne napříč různými výrobními odvětvími. Zařízení slouží náročným automobilovým lisovnám. Podporuje komplexní lisovací operace SMC (Sheet Molding Compound). S naprostou lehkostí si poradí i s výrobou těžkých plastů. Spolehlivý hydraulický lis na zkoušku formy se rychle přizpůsobí různým průmyslovým požadavkům.

Rámec rozhodování: Vyhodnocení vašeho hydraulického lisu na zkoušku formy

Výběr správné specifikace vyžaduje jasnou strategickou logiku. Tonážní dimenzování se řídí jednoduchým, osvědčeným pravidlem. Vyhrazený zkušební systém vyžaduje výrazně menší tonáž než vaše hlavní šňůra. Obvykle potřebuje pouze 20 % až 30 % nominální výrobní síly. Vaším primárním cílem zůstává lehké ověření kontaktu. Netlačíte na plnou, násilnou deformaci materiálu. Platforma to zvládá perfektně. Nabízí široký rozsah kapacity od 2000 kN do 12000 kN.

Musíte pečlivě mapovat prvky přímo na požadavky vašeho procesu.

• Pokud váš obchod vyžaduje extrémně vysokou přesnost, musíte nařídit servořízení. Vždy trvejte na paralelních systémech založených na kodéru.

• Pokud se vám vaše nářadí zdá mimořádně těžké, upgradujte konfiguraci postele. Upřednostněte rolovací podpěry nebo kyvadlová lůžka před standardními statickými plošinami.

Měli byste si pečlivě vypočítat návratnost investic. Pozorně sledujte několik klíčových proměnných, abyste dokázali hodnotu. Sledujte dramaticky sníženou míru zmetkovitosti dosažené eliminací vzplanutí. Počítejte skutečné dny ušetřené během komplexní kvalifikace nástroje. Vypočítejte přesné hodiny výrobního lisovacího času, který jste získali.

Realita implementace a úvahy o zavedení

Instalace masivních těžkých strojů diktuje tvrdou fyzickou realitu. Musíte důkladně plánovat základy a půdorys. Větší modely 12 000 kN obvykle vyžadují instalaci do hluboké jámy. Tyto prohlubně pokrývají spodní polštáře a podpěrné dráhy. Naopak jednotky nižší tonáže můžete snadno namontovat na podlahu. Vždy nejprve zkontrolujte nosnost podlahy v továrně. Zapojte stavební inženýry před dnem dodání.

Přijetí operátorem vyžaduje strategické a empatické řízení. Přechod operátorů vyžaduje trpělivost a jasnou komunikaci. Odklon od nebezpečného překlápění forem pomocí jeřábu mění hluboce zakořeněné pracovní postupy. Zavedení automatického otáčení desky vyžaduje zvláštní bezpečnostní školení. Nakonec však zplošťuje křivku učení pro nové techniky. Díky tomu je práce se špiněním zásadně bezpečnější a méně vyčerpávající.

Nakonec proveďte přísnou údržbu založenou na stavu. Nastavte si realistická a pevná očekávání pro každodenní údržbu. Pravidelně kontrolujte čistotu hydraulické kapaliny. Špinavý olej ničí drahé proporcionální ventily. Důsledně sledujte stav svého servosystému pomocí dat ovládacího panelu. Předejdete neplánovaným prostojům, když včas zachytíte mechanické anomálie.

Závěr

Zařízení představuje hlubokou strategickou investici pro každé moderní zařízení. Zaručuje dlouhodobou životnost nástroje a prvořadou bezpečnost obsluhy. Agresivně rozšiřuje vaši celkovou výrobní kapacitu továrny. Moderní výroba vyžaduje stále složitější lisovací procesy. Každý den čelíte neuvěřitelně přísným tolerancím. Speciální zkušební stroj již není volitelným luxusem. Stojí pevně jako základní požadavek na konkurenceschopné, ziskové nástrojárny. Přestaňte riskovat své drahé produkční lisy na pomalé, ruční nanášení. Vyžádejte si ještě dnes podrobný technický list. Naplánujte si komplexní konzultaci o tonáži s našimi inženýrskými odborníky. Požádejte o cenovou nabídku na zakázku, abyste si zajistili budoucnost výroby.

FAQ

Otázka: Jaký je hlavní rozdíl mezi lisem pro nanášení matrice a standardním hydraulickým lisem?

Odpověď: Extrémně nízkorychlostní mikro-inching, možnosti otáčení formy o 180 stupňů a nižší provozní tlaky optimalizované pro kontrolu povrchu spíše než pro tváření. Standardní hydraulické lisy se rychle zavírají a postrádají bezpečnostní mechanismy nezbytné pro dlouhodobou manuální kontrolu. Speciální zkušební stroj chrání jak obsluhu, tak jemné dělicí linie nástroje.

Otázka: Lze řadu HJY98 použít pro skutečné výrobní série?

Odpověď: Ano, je schopen krátké pilotní sériové výroby (zkušební běhy) pro ověření výkonu nástroje. Vestavěný hydraulický polštář dokonale simuluje skutečné tažné síly. Ačkoli to funguje dobře pro malé série, jeho primární ROI je spíše v postupech nanášení a zkoušení než v nepřetržité velkoobjemové výrobě.

Otázka: Jak určím správnou tonáž pro zkušební lis?

Odpověď: Založte to na maximální velikosti a hmotnosti vašich forem. Mějte na paměti, že nanášecí síly jsou zlomkem celkové upínací síly potřebné pro velkoobjemové vstřikování nebo lisování. Váš spotovací lis obvykle potřebuje pouze 20 % až 30 % tonáže používané vašimi hlavními výrobními lisy.
