Die Spotting hüdrauliline press: HJY98 seeria hallituse proovimiseks

Suure tonnaažiga tootmispressidele tuginemine hallituse katsetamisel häirib tootmisgraafikuid. See loob kaasaegsetes tööriista- ja stantsipoodides kriitilise kitsaskoha. Kui kasutate agressiivseid masinaid, mis pole ette nähtud delikaatseks reguleerimiseks, võite tööriista katastroofiliselt kahjustada. Tavalistel masinatel puudub väikeste tööriistaparanduste jaoks vajalik täpsus. Tutvustame HJY98 seeria kui lõplik lahendus. See toimib eesmärgipäraselt ehitatud stantsimise hüdrauliline press, mis on loodud spetsiaalselt täpseks joondamiseks. See võimaldab ohutut käsitsi kontrollimist ja kiirendab märkimisväärselt tööriista kvalifitseerimist. Peamiste tootmisliinide vormiproovide lahtisidumine nõuab teie rajatisele väärtuslikke masinatunde. Samuti asendate ohtliku kraanapõhise ümberpööramise plaadi automaatse 180° pööramisega. Seadmed kiirendavad tööriistade vastuvõtmist, parandades samal ajal drastiliselt tööpõrandate ohutust.

Võtmed kaasavõtmiseks

• Operatiivne ROI: vabastab esmatootmise pressid, parandades üldist seadmete tõhusust (OEE).

• Võrratu täpsus: tagab mikrotollise juhtimise (kuni 0,01 mm) ja plaadi range paralleelsuse, et eraldusjoont täpselt kontrollida.

• Ergonoomiline ohutus: 180° ülemise vormi ümberpööramise süsteem võimaldab kõrvuti ('broneering avatud') hooldust, välistades ohtlikud sildkraana tõstmised.

• Mitmekülgne võimsus: saadaval võimsusega 2000 kN kuni 12000 kN, kohandatav survevalamiseks, metalli stantsimiseks ja plastist survevaluvormide jaoks.

Ärijuhtum: miks standardpressid hallituskatsetel ebaõnnestuvad

Standardsed stantsimis- ja sissepritsepressid tekitavad tohutu ja kiire jõu. Neil puudub täielikult õrna hallituse proovimiseks vajalik mikrotollimise võime. Tavalisel tootmisliinil ei ole võimalik saavutada üliaeglast madala rõhu juhtimist. Tehnikud nõuavad seda täpset juhtimist õrna 'suudluskontakti' joondamiseks. Kui massiivsed pressid sulguvad liiga kiiresti, purustavad need kriitilised eraldusjooned ja hävitavad kalli tööriistaterase.

Vormide testimine ilma täpse paralleelsuse süsteemideta viib otse 'pimeplekkimiseni'. Tehnikud jätavad paratamatult mööda keerukate tööriistapindade avastamata kõrgetest kohtadest. Selline tähelepanuta jätmine põhjustab tegelike tootmistsüklite ajal tööriista enneaegset kulumist. See põhjustab esialgse osa proovide võtmise ajal toote tugevat välgatust. Lõppkokkuvõttes sunnib see tööriistaruumis kulukat ja aeganõudvat ümbertööd tegema.

Suuremahulise tootmispressi sidumine tekitab teie tehases tohutu rahalise äravoolu. Mitmetunnised siniseks muutmise ja määrimise protseduurid hävitavad teie üldise varustuse efektiivsuse (OEE). Iga valuvormi katsetamiseks kulutatud tund on tund, mille jooksul kaotate kasumliku toodangu. Ohverdate tulu lihtsalt tööriista kvalifitseerimiseks. Asutage pühendatud vormiproovipress kui mittekaubeldav vara. See tagab range kvaliteedi tagamise. See maksimeerib teie põhipõranda tootmise efektiivsust.

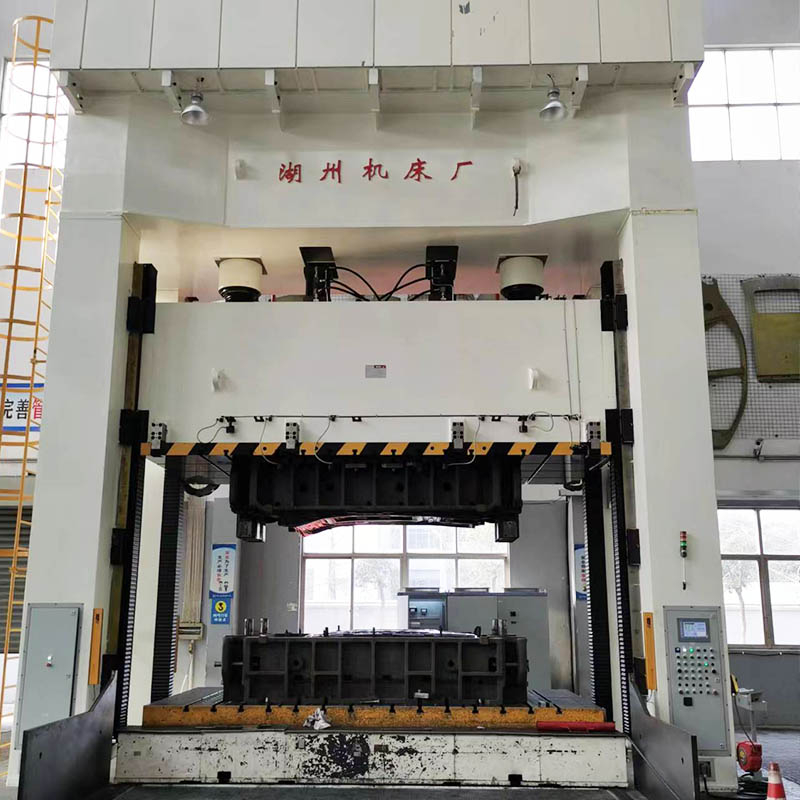

HJY98 seeria Die Spotting Pressi põhiarhitektuur

Struktuurne terviklikkus HJY98 press toetub tugevalt konstrueeritud raamile. Me projekteerime selle kõrge sügavuse ja ulatuse suhtega. See spetsiifiline arhitektuur tagab määramisfaasis tohutu jäikuse. See takistab tõhusalt raami läbipainet suure koormuse korral. Säilitate täiusliku geomeetria isegi tohutu stressi korral. Täiustatud servohüdrauliline juhtimissüsteem juhib masina põhitoiminguid. See keerukas servosüsteem parandab oluliselt libisemise peatamise täpsust. See reageerib koheselt juhtpaneelilt tulevatele käsusisenditele. See vähendab ka energiatarbimist tühikäigu hooldusperioodidel. Lisaks tagab see väga korratava rõhu edastamise mitme katsetsükli jooksul.

180° plaadi ümberpööramissüsteem muudab poodide käsitsemise tohutute tööriistadega. Põhislaidi allakäik koordineerib sujuvalt. See töötab koos spetsiaalse käibemehhanismiga. Koos pööravad nad ülemist vormi 180°. Vorm saavutab täiesti horisontaalse, ülespoole suunatud orientatsiooni. See mehaaniline ime võimaldab kahel tehnikul samaaegselt töötada. Need reguleerivad mugavalt kõrvuti ülemist ja alumist poolt. Nimetame seda positsiooniks 'broneering avatud'. Kõrvaldate raske terase alt ebamugavad pimealad. Hoidte täielikult ära operaatori tugeva seljapinge. Lisaks suurendab masina võimekust sisseehitatud hüdrauliline polsterdussüsteem. See simuleerib täpselt realistlikke tõmbamis- ja tembeldusjõude tegelike proovisõitude ajal.

Täppisjuhtimis- ja ohutusmehhanismid (riskide maandamine)

Mikrotollimise võime määratleb tööriistaruumi tipptasemel varustuse. Masinal on hiilgav ±0,01 mm positsioneerimisekraan. Tehnikud toetuvad täielikult sellele täpsele visuaalsele mõõtmisele. See võimaldab neil metallile ohutult kanda värvilisi sinetavaid aineid. Need võivad liugurit aeglaselt langetada ja kontaktpindu kontrollida. Plaatide vahede kontrollimiseks kasutavad nad õrnu kaliibrimõõtureid. Nende kontrollide ajal ei pea te kunagi kartma kalli tööriistaterase purustamist.

Elektroonilised kooderid jälgivad pidevalt plaadi joondamist. Need moodustavad jäiga neljapunktilise paralleelsuse seirevõrgu. See võrk pakub pidevalt aktiivset hallituskaitset. Kui tehnik jätab kogemata mutrivõtme või prahi stantsiruumi, saab süsteem sellest kohe teada. Kui see tuvastab neljas nurgas ebaühtlase takistuse, siis stantsimismasin seiskub koheselt. Hoidate ära katastroofilised õnnetused enne, kui need juhtuvad.

Peame teie meeskonna kaitsmiseks rõhutama kontrollitavat turvariistvara. Üleliigsed ohutusstandardid moodustavad operaatorite ümber läbitungimatu kilbi.

1. 4. kategooria topeltvalguskardinad: need kõrgekvaliteedilised andurid loovad nähtamatu barjääri. Need peatavad pressi koheselt, kui operaator siseneb tööümbrikusse.

2. Kahekordne ohutuspõrkvarras: need toimivad tugevate mehaaniliste kukkumisvastaste mehhanismidena. Nad blokeerivad füüsiliselt tohutu liumäe ootamatu kukkumise.

3. Piiratud kõrgusega turvalukud: need tugevad lukud lukustuvad käsitsi tuvastamise ajal automaatselt. Need tagavad, et plaat jääb kindlalt rippuma, kuni töötajad selle sisse jõuavad.

Rakendused: käsitsi määramisest kuni tootmiseelse valideerimiseni

Sinistamine ja käsitsi määrimine jäävad absoluutseks esmaseks kasutusjuhtumiks. Tehnikud teostavad madala rõhu ja uskumatult aeglase kiirusega sulgemisi. Need tuvastavad kergesti kõrged ja madalad kohad väga keeruliste eraldusjoonte vahel. Nad lihvivad ja reguleerivad metalli, kuni kontakt muutub täiesti ühtlaseks. Samuti saate teha pressil dünaamilist väljutamist ja südamiku testimist. Poed kasutavad masinat vormivedrude rangeks testimiseks. Nad kontrollivad tõstukeid ja veenduvad, et südamikutõmbed toimivad sujuvalt. Garanteerite täiusliku mehaanilise töö juba enne, kui vorm jõuab kiirelt tootmispõrandale.

Saate teostada ka olulisi väikese partii piloottöid. Seadmed toimivad ajutiselt suure võimekusega proovitootmisüksusena. See saab hakkama täiustatud metallivormimise ja nõudlike sügavtõmbeülesannetega. See sobib suurepäraselt ka alumiiniumist survevalu valideerimiseks. Kinnitate suurepäraselt lõpliku detaili geomeetria. Saate selle saavutada ilma põhiliini JIT (just-In-Time) ajakavasid katkestamata.

See mitmekülgsus laieneb mitmele erinevale tootmissektorile. Seadmed teenindavad nõudlikke autotööstuse stantsimistehaseid. See toetab keerulisi SMC (Sheet Molding Compound) vormimisoperatsioone. Samuti saab see ülilihtsalt hakkama raskete plastide valmistamisega. Usaldusväärne vormiproovi hüdrauliline press kohandub kiiresti tööstuse erinevate nõudmistega.

Otsuste raamistik: oma hallituse proovimise hindamine hüdraulilise pressiga

Õige spetsifikatsiooni valimine nõuab selget strateegilist loogikat. Tonnaaži suuruse määramisel järgitakse lihtsat ja tõestatud rusikareeglit. Spetsiaalne proovisüsteem nõuab oluliselt vähem tonnaaži kui teie põhiliin. Tavaliselt vajab see ainult 20–30% nominaalsest tootmisjõust. Teie esmaseks eesmärgiks jääb kontakti kerge kinnitamine. Te ei taotle materjali täielikku vägivaldset deformatsiooni. Platvorm saab sellega suurepäraselt hakkama. See pakub laia võimsusvahemikku vahemikus 2000 kN kuni 12000 kN.

Peate funktsioonid hoolikalt vastama oma protsessinõuetele.

• Kui teie kauplus nõuab äärmiselt suurt täpsust, peate volitama servojuhtimisseadmeid. Nõudke alati kodeerijapõhiseid paralleelsussüsteeme.

• Kui teie tööriistad tunduvad erakordselt rasked, uuendage oma voodi konfiguratsiooni. Eelistage veerevaid tugesid või süstikvoodeid tavaliste staatiliste platvormide asemel.

Peaksite hoolikalt arvutama oma investeeringutasuvuse. Väärtuse tõestamiseks jälgige tähelepanelikult mitut võtmemuutujat. Jälgige dramaatiliselt vähenenud praagi määra, mis saavutatakse välklambi kaotamisega. Loendage keeruka tööriista kvalifitseerimise käigus tegelikult salvestatud päevi. Arvutage täpselt tagasi kogutud tootmisaja pressimise tunnid.

Rakendamise tegelikkus ja juurutamise kaalutlused

Massiivsete raskete masinate paigaldamine dikteerib karmi füüsilist tegelikkust. Vundamendi ja jalajälje osas peate põhjalikult planeerima. Suuremad 12000 kN mudelid nõuavad tavaliselt sügavat süvendit. Nendesse aukudesse mahuvad alumised padjad ja tugirajad. Vastupidi, saate väiksema tonnaažiga seadmed hõlpsasti põrandale paigaldada. Kontrollige alati kõigepealt oma tehase põranda kandevõimet. Kaasake ehitusinsenerid enne tarnepäeva.

Operaatori kasutuselevõtt nõuab strateegilist, empaatilist juhtimist. Operaatorite ümberpaigutamine nõuab kannatlikkust ja selget suhtlust. Ohtlikust kraanapõhisest hallituse ümberpööramisest eemaldumine muudab sügavalt juurdunud töövooge. Automaatse plaadi pööramise kasutuselevõtt nõuab spetsiaalset ohutuskoolitust. Lõppkokkuvõttes tasandab see aga uute tehnikute õppimiskõverat. See muudab jälgimistöö põhimõtteliselt ohutumaks ja vähem kurnavaks.

Lõpuks harjutage ranget seisundipõhist hooldust. Seadke igapäevasele hooldusele realistlikud ja kindlad ootused. Jälgige regulaarselt oma hüdraulikavedeliku puhtust. Määrdunud õli hävitab kallid proportsionaalsed ventiilid. Juhtpaneeli andmete abil saate järjekindlalt jälgida oma servosüsteemi seisundit. Kui avastate varakult mehaanilised anomaaliad, hoiate ära planeerimata seisakuid.

Järeldus

Seadmed kujutavad endast sügavat strateegilist investeeringut igasse kaasaegsesse rajatisse. See tagab tööriista pikaajalise tööea ja operaatori ülima ohutuse. See laiendab agressiivselt teie üldist tehase tootmisvõimsust. Kaasaegne tootmine nõuab järjest keerukamaid vormimisprotsesse. Te seisate iga päev silmitsi uskumatult rangete taluvustega. Spetsiaalne proovimasin ei ole enam valikuline luksus. See on kindlalt konkurentsivõimeliste ja kasumlike tööriistaruumide põhinõue. Lõpetage riskimine oma kalli tootmisega, mis sunnib aeglaseid käsitsi leidmise ülesandeid. Küsige üksikasjalikku spetsifikatsioonilehte juba täna. Leppige kokku põhjalik tonnaažikonsultatsioon meie inseneriekspertidega. Küsige kohandatud inseneri pakkumist, et kindlustada oma tootmise tulevik.

KKK

K: Mis on peamine erinevus stantsimispressi ja tavalise hüdraulilise pressi vahel?

V: Äärmiselt väikese kiirusega mikrotollimine, 180-kraadise vormi ümberpööramise võimalus ja madalam töörõhk, mis on optimeeritud pinna kontrollimiseks, mitte vormimiseks. Standardsed hüdraulilised pressid sulguvad kiiresti ja neil puuduvad pikaajaliseks käsitsi kontrollimiseks vajalikud ohutusmehhanismid. Spetsiaalne proovimasin kaitseb nii operaatorit kui ka õrna tööriista eraldusjoont.

K: Kas HJY98 seeriat saab kasutada tegelikeks tootmistsükliteks?

V: Jah, see on võimeline lühikese katsepartii tootmiseks (proovitööks), et kontrollida tööriista jõudlust. Sisseehitatud hüdrauliline padi simuleerib suurepäraselt tegelikke tõmbejõude. Kuigi see toimib hästi väikeste partiide puhul, on selle esmane ROI pigem märkimis- ja prooviprotseduurides kui pidevas suuremahulises tootmises.

K: Kuidas määrata vormiproovipressi õiget tonnaaži?

V: Lähtuge oma vormide maksimaalsest suurusest ja kaalust. Pidage meeles, et määrimisjõud on murdosa kogu kinnitusjõust, mis on vajalik suure mahuga süstimiseks või stantsimiseks. Tavaliselt vajab teie määrimispress ainult 20–30% teie peamiste tootmispresside kasutatavast tonnaažist.
