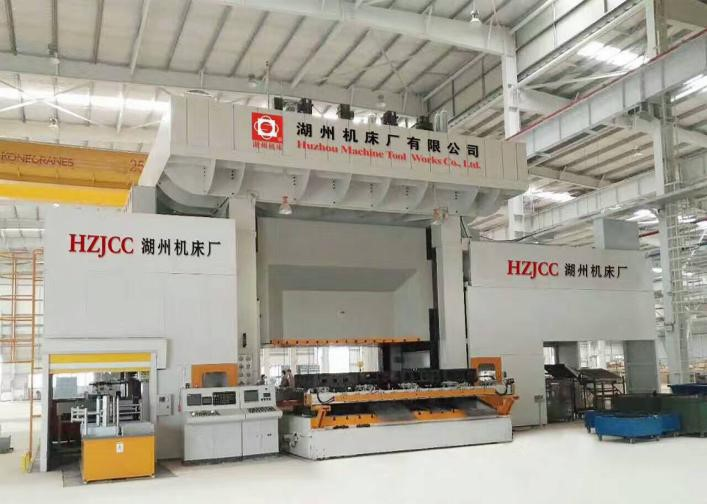

پرس هیدرولیک چند ایستگاهی: خط تولید مهر زنی سری HJY27-TF

تولید مدرن هم به سرعت و هم به دقت دقیق نیاز دارد. تنظیمات پرس تک عمل تکه تکه اغلب باعث ایجاد تنگناهای شدید در کف کارخانه می شود. جابجایی قطعات به صورت دستی بین ایستگاه های قطع شده زمان ارزشمندی را تلف می کند. همچنین سربار کار را افزایش می دهد و نقص های مکرر در حمل و نقل را ایجاد می کند. انتقال به یک راه‌اندازی انتقال خودکار و مداوم، این ناکارآمدی‌های اصلی را از بین می‌برد. سری HJY27-TF به عنوان یک راه حل قدرتمند ظاهر می شود. مهندسان به این تجهیزات تکیه می کنند تا عملیات مهر زنی با حجم بالا و چند مرحله ای را در سطح جهانی تامین کنند. با ترکیب چندین عملیات در یک ردپای یکپارچه، به طور چشمگیری بازده خروجی را به حداکثر می‌رساند.

این مقاله یک چارچوب هدفمند و مهندسی را ارائه می دهد. شما ارزیابی خواهید کرد که آیا این تجهیزات با توان عملیاتی خاص، نیازهای ابزارآلات و الزامات انطباق مطابقت دارد یا خیر. ما صلبیت ساختاری، هماهنگ‌سازی اتوماسیون و واقعیت‌های اجرای حیاتی را بررسی خواهیم کرد. در پایان، متوجه خواهید شد که چگونه a را به درستی ارزیابی کنید ارتقاء خط تولید برای سازمان شما.

خوراکی های کلیدی

• تثبیت توان عملیاتی: سری HJY27-TF جایگزین پرس های تک ایستگاهی متعدد می شود و موجودی کار در حال انجام (WIP) و سربار کار را کاهش می دهد.

• پایه فنی: موفقیت به تطبیق ظرفیت بار غیرعادی و اندازه بستر دستگاه با پیکربندی قالب چند ایستگاهی خاص شما متکی است.

• وابستگی اتوماسیون: ROI واقعی به همگام سازی یکپارچه بین کنترل های اتوماتیک پرس هیدرولیک (PLC) و مکانیسم های تغذیه انتقال چند محوره نیاز دارد.

• ریسک پیاده‌سازی: انتقال به خط تولید مهر زنی مستلزم انطباق ابزار دقیق و برنامه‌ریزی پایه تقویت‌شده است.

تجزیه و تحلیل پرونده تجاری برای خط تولید مستمر مهر زنی

تسهیلات اغلب با استفاده از ماشین آلات ایزوله در مقیاس کردن خروجی با مشکل مواجه هستند. ارتقاء به یک سیستم خودکار مداوم مستلزم سرمایه قابل توجهی است. شما باید این سرمایه گذاری را از طریق معیارهای عملیاتی روشن توجیه کنید.

تعریف تنگنا

سلول های مهر زنی قطع شده از اثربخشی کلی تجهیزات (OEE) بسیار پایین رنج می برند. بارگذاری دستی زمان چرخه غیرقابل پیش بینی ایجاد می کند. اپراتورها باید به صورت فیزیکی قطعات را از خالی کردن به نقشه کشی و سپس به ایستگاه های پیرایش منتقل کنند. این جریان از هم گسیخته انبوهی از موجودی کار در حال انجام (WIP) ایجاد می کند. مقایسه این تنظیمات قدیمی با یک متحد پرس هیدرولیک چند ایستگاه تفاوت های فاحش را نشان می دهد. یک سیستم تلفیقی زمان چرخه را استاندارد می کند. میکرو استاپ ها را به حداقل می رساند و OEE را از میانگین 55% به 85% یا بالاتر می رساند.

فضای طبقه در مقابل بازده خروجی

فضا در طبقه تولید همچنان یک دارایی برتر است. تنظیمات سنتی نیاز به فشارهای متمایز برای خالی کردن، کشیدن، پانچ کردن و پیرایش دارند. آنها همچنین فضای راهرو کافی برای لیفتراک ها و سطل های ذخیره سازی WIP را می طلبند. ادغام این مراحل متمایز در یک چرخه پرس HJY27-TF ردپای مورد نیاز را به شدت کاهش می دهد.

در زیر یک نمودار مقایسه ای معمولی وجود دارد که تفاوت های مکانی و عملیاتی را نشان می دهد:

کاهش نیروی کار و مدیریت

انتقال دستی قطعات بین مطبوعات خطرات قابل توجهی را ایجاد می کند. رسیدگی به خسارت درصد عمده ای از نرخ ضایعات در مغازه های قدیمی را تشکیل می دهد. قطعات افتاده یا ترازهای نامناسب مواد گران قیمت را خراب می کنند. علاوه بر این، جابجایی ورق فلز سنگین به طور مکرر باعث ایجاد خطرات ارگونومیک شدید برای کارگران می شود. با اجرای یک خط پیوسته، این وظایف انتقال فیزیکی را حذف می کنید. اپراتورها از کار دستی به نظارت بر فرآیند تغییر می کنند. این کار از نیروی کار شما محافظت می کند و کیفیت کلی قطعه را بالا می برد.

مشخصات مهندسی هسته پرس HJY27-TF

ارزیابی یک پرس صنعتی مستلزم نگاه کردن به تناژ خام است. شما باید مهندسی سازه و سینماتیک را که ماشین را به حرکت در می آورد موشکافی کنید.

استحکام قاب و مدیریت بار غیرعادی

ابزار چند ایستگاهی ذاتاً توزیع نابرابر نیرو را ایجاد می کند. ایستگاه یک ممکن است یک قرعه کشی سنگین انجام دهد، در حالی که ایستگاه چهار یک تریم سبک را اجرا می کند. این باعث بارگذاری شدید خارج از مرکز می شود. HJY27-TF از طراحی ساختاری سمت راست (قاب H) برای مبارزه با این مشکل استفاده می کند. ساخت میله بند استحکام عظیمی را فراهم می کند. از خمیازه کشیدن یا پیچ خوردن قاب تحت فشار نامتقارن جلوگیری می کند.

تلورانس های انحراف به شدت بر دقت قطعه حاکم است. مهندسان معمولاً به دنبال محدودیت انحراف در حدود 0.15 میلی متر در هر متر طول بستر تحت بار کامل هستند. انحراف بیش از حد باعث تسریع سایش قالب و تولید قطعات خارج از مشخصات می شود. طراحی قاب H این انحراف را به حداقل می رساند. حتی در هنگام ضربات تهاجمی و خارج از مرکز، لغزنده را موازی با صفحه تقویت کننده نگه می دارد.

توزیع تناژ و ابعاد بستر

اگر دستگاه نتواند آن را به طور مؤثر توزیع کند، تناژ اسمی به معنای کمی است. شما باید نحوه پراکندگی نیرو در کل صفحه تقویت کننده را ترسیم کنید.

ایجاد معیارهایی برای تطبیق طول تخت نیاز به محاسبات دقیق دارد. شما باید این مراحل را دنبال کنید:

1. تعداد کل ایستگاه های انتقال مورد نیاز را محاسبه کنید.

2. عرض فیزیکی هر بلوک قالب جداگانه را تعیین کنید.

3. فاصله زمین مورد نیاز (جهش انتقال بین ایستگاه ها) را تعیین کنید.

4. فضای خالی برای گیره ها و ریل های انتقال اضافه کنید.

اگر فاصله زمین شما به 300 میلی متر در پنج ایستگاه نیاز دارد، طول کل تخت باید به راحتی از 1500 میلی متر تجاوز کند. اندازه مناسب تخت باعث می شود که ابزار چند ایستگاهی به طور ایمن و بدون شلوغ شدن پایه ها جا بیفتد.

سیستم هیدرولیک و کنترل سینماتیک

قدرت سیال مدرن به بلوک های سوپاپ پیچیده متکی است. HJY27-TF از فناوری پیشرفته شیر متناسب برای کنترل سرعت لغزش استفاده می کند. این یک نمایه سینماتیکی بسیار کنترل شده را امکان پذیر می کند. اسلاید یک رویکرد سریع را برای به حداقل رساندن زمان چرخه اجرا می کند. سپس قبل از تماس با مواد به سرعت پرس کنترل شده کاهش می یابد. در نهایت، از یک ضربه برگشت سریع برای پاک کردن سریع فضای قالب استفاده می کند.

چرخه های کاری مداوم گرمای بسیار زیادی تولید می کنند. مدیریت حرارتی موثر واحد برق هیدرولیک از تخریب سیال جلوگیری می کند. مبدل های حرارتی ویسکوزیته روغن را در محدوده بهینه حفظ می کنند. این فشار سیستم را تثبیت می‌کند و دقت ضربه‌های تکرارپذیر را در شیفت‌های بی‌پایان تولید تضمین می‌کند.

ادغام پرس هیدرولیک اتوماتیک با سیستم های انتقال

مطبوعات به تنهایی درآمدی صفر دارند. اتوماسیون واقعی به اتصال بی عیب و نقص پرس به سیستم های جابجایی مواد متکی است.

همگام سازی فیدر انتقال

اتوماسیون نیاز به زمان بندی کامل دارد. الف پرس هیدرولیک اتوماتیک باید به طور یکپارچه با سیستم انتقال صحبت کند. دست دادن های الکترونیکی به طور مداوم بین کنترل کننده منطقی قابل برنامه ریزی دستگاه (PLC) و سیستم انتقال سروو اتفاق می افتد. مکانیزم تغذیه انتقال 2 محوره یا 3 محوره قطعات را به صورت افقی، عمودی و جانبی حرکت می دهد.

رمزگذارهای مطلق در اینجا نقش اجباری دارند. آنها موقعیت دقیق اسلاید پرس را در زمان واقعی ردیابی می کنند. این سیستم از الگوریتم های کنترل حلقه بسته برای نظارت بر این موقعیت ها استفاده می کند. اگر میله های انتقال به موقع جمع نشوند، PLC فورا اسلاید پرس را متوقف می کند. این همگام سازی در سطح میلی ثانیه به طور مطلق از تصادفات مرگبار فاجعه آمیز جلوگیری می کند.

تغذیه کویل و مدیریت ضایعات

ادغام بالادست کل جانور را تغذیه می کند. شما نمی توانید یک خط با سرعت بالا را بدون مواد اولیه به درستی اجرا کنید. یکپارچه سازی به دیکویل های سنگین برای نگهداری کویل های فولادی عظیم نیاز دارد. صاف کننده های موتوری مجموعه سیم پیچ را جدا می کنند و قبل از مهر زدن فلز را صاف می کنند. فیدرهای سروو سپس افزایش دقیق مواد را به اولین ایستگاه خالی فشار می دهند.

مدیریت ضایعات اغلب به یک گلوگاه فراموش شده تبدیل می شود. مشت زدن مداوم باعث ایجاد ریزش زیاد می شود. تولید بی وقفه مستلزم راه حل های قوی حذف ضایعات زیر بستر است. نوار نقاله های ارتعاشی یا تسمه های ضایعاتی موتوری باید در زیر صفحه تکیه گاه قرار گیرند. آنها راب ها و بریدگی ها را به طور خودکار حمل می کنند و از گیر کردن داخل فضای قالب جلوگیری می کنند.

واقعیت های پیاده سازی و ریسک های عملیاتی

توان عملیاتی نظری روی کاغذ عالی به نظر می رسد. با این حال، استقرار عملی موانع عملیاتی متعددی را آشکار می کند. باید زودتر این چالش ها را پیش بینی کنید.

سازگاری ابزار و SMED

مقاوم سازی قالب های تک ایستگاهی موجود برای راه اندازی انتقال هزینه های پنهانی را به همراه دارد. شما نمی توانید به سادگی قالب های قدیمی را روی تخت پرس جدید بچسبانید. خطوط انتقال نیاز به خطوط عبور استاندارد دارند. ارتفاع قالب باید دقیقاً در تمام ایستگاه ها مطابقت داشته باشد. شما اغلب نیاز دارید که صفحات رایزر سفارشی را ماشین کاری کنید یا کفش های ابزار را برای تراز کردن آنها تغییر دهید.

مطابقت Single Minute Exchange of Die (SMED) زمان کار شما را به شدت دیکته می کند. تغییرات طولانی مدت سودآوری را از بین می برد. ما به شدت توصیه می کنیم که سیستم های گیره هیدرولیک را اجرا کنید. بستن دکمه فشاری ابزارها را در چند ثانیه ایمن می کند. پیکربندی‌های متحرک تقویت کننده به اپراتورها اجازه می‌دهد تا مجموعه قالب بعدی را خارج از دستگاه چاپ کنند. پس از پایان اجرا، قالب قدیمی بیرون می‌آید و قالب جدید بلافاصله وارد می‌شود.

الزامات بنیاد و زیرساخت

یک کار سنگین پرس HJY27-TF انرژی جنبشی عظیمی تولید می کند. طبقات استاندارد کارخانه تحت بار دینامیکی ترک خواهند خورد. شما باید گودال بتن آرمه را حفاری کرده و بریزید. طراحی گودال مستلزم آنالیز کامل خاک و مهندسی سازه است.

پدهای عایق ارتعاش غیر قابل مذاکره هستند. آنها امواج ضربه ای دستگاه را از ساختار ساختمان اطراف جدا می کنند. علاوه بر این، شما باید زیرساخت تاسیسات خود را ارتقا دهید. ظرفیت بار الکتریکی خود را برای پشتیبانی از موتورهای پمپ هیدرولیک عظیم ارزیابی کنید. برای ساده‌سازی پرکردن‌های تعمیر و نگهداری، برای تنظیم حجم سیال هیدرولیک ایمن و ذخیره‌سازی روغن فله در نزدیکی برنامه‌ریزی کنید.

استانداردهای ایمنی و انطباق

پرس های خودکار به معماری های ایمنی غیر قابل نفوذ نیاز دارند. رعایت استانداردهایی مانند ISO 16092-3 یا دستورالعمل های محلی OSHA از حوادث شدید جلوگیری می کند. شما باید تمام حفاظت محیطی را ارزیابی کنید.

پیاده سازی های کلیدی ایمنی عبارتند از:

• پرده های نور: حسگرهای نوری در تمام نقاط دسترسی باز، در صورت شکستن، فوراً دستگاه را متوقف می کنند.

• قفل ایمنی: درهای محافظ باید دارای قفل های دو کاناله باشند که مستقیماً به مدار توقف اضطراری متصل می شوند.

• مکانیسم های قفل اسلاید: قفل های مکانیکی باید به طور خودکار زمانی که اپراتورها برای نگهداری وارد فضای قالب می شوند، درگیر شوند.

چارچوب ارزیابی: فهرست کوتاه HJY27-TF

خرید تجهیزات سرمایه ای نیازمند چک لیست استراتژیک است. برای توجیه انتخاب این مدل ماشین خاص به پارامترهای قطعی نیاز دارید.

آستانه های حجم

انتقال به یک خط انتقال خودکار فقط در آستانه‌های حجمی خاص منطقی است. محیط های کم حجم و با ترکیب بالا ممکن است برای توجیه زمان راه اندازی مشکل داشته باشند. شما باید حداقل حجم تولید سالانه خود را مشخص کنید. به طور معمول، عملیاتی که سالانه صدها هزار قطعه را فشار می دهد، بیشترین مزیت را دارد. حجم بالا، مخارج سرمایه اولیه را به سرعت جذب می کند و سیستم را به سمت سودآوری سوق می دهد.

Application Fit

شما باید بین الزامات فرآیند تفاوت قائل شوید. HJY27-TF در برنامه های طراحی عمیق برتری دارد. کشش عمیق به سرعت فشار بسیار کنترل شده نیاز دارد تا فلز بدون پارگی کشیده شود. معماری هیدرولیک تناژ کامل را در تمام طول حرکت ارائه می دهد. این در تضاد با پرس های مکانیکی است که تنها در نقطه مرگ پایین به حداکثر تناژ می رسند. با این حال، اگر هدف انحصاری شما شامل ورقه‌های نازک و با سرعت فوق‌العاده بالا باشد (مثلاً 200 ضربه در دقیقه)، یک پرس مکانیکی ممکن است مناسب‌تر باشد. را ارزیابی کنید HJY27-TF مخصوصاً به دلیل قابلیت‌های ترسیمی بسیار زیاد و کنترل سرعت متغیر.

مراحل بعدی برای تدارکات

خرید موفق تجهیزات با اشتراک گذاری داده های دقیق آغاز می شود. نزدیک شدن به یک سازنده نیازمند یک پرونده آماده است. داده های خاص مورد نیاز برای یک مشاوره کامل را مشخص کنید:

• نقشه های قسمت: ارائه مدل های سه بعدی CAD از قطعات تشکیل شده نهایی.

• مشخصات مواد: استحکام کششی، استحکام تسلیم و ضخامت ورق فلز را به تفصیل شرح دهید.

• الزامات نرخ ضربه: متریک قسمت در دقیقه هدف خود را مشخص کنید.

• محدودیت های چیدمان: نقشه های کف کارخانه را با جزئیات ارتفاع سقف و فاصله ستون ها تهیه کنید.

نتیجه گیری

پرس هیدرولیک چند ایستگاهی HJY27-TF تنها زمانی به عنوان یک دارایی با بازده بالا عمل می کند که با دقت یکپارچه شود. صرف خرید دستگاه هیچ تضمینی ندارد. شما باید آن را کاملاً با ابزار مناسب و اتوماسیون انتقال قوی مطابقت دهید.

ما بر ضرورت شدید حسابرسی کامل سیستم قبل از تدارکات تاکید می کنیم. شما باید پرس، سروو فیدر، و چند ایستگاه را به عنوان یک اکوسیستم منسجم ارزیابی کنید. نادیده گرفتن یک جزء کل خط تولید را به خطر می اندازد.

در نهایت، تیم مهندسی خود را برای درخواست مدارک فنی خاص هدایت کنید. همیشه منحنی های بار تناژ به اندازه تخت و نقشه های طرح بندی دقیق را از سازنده درخواست کنید. تجزیه و تحلیل این اسناد، اثبات عینی مورد نیاز برای اطمینان از اینکه تجهیزات دقیقاً نیازهای برنامه شما را برآورده می کند، ارائه می دهد.

سوالات متداول

س: نرخ چرخه معمولی برای سری HJY27-TF در یک راه اندازی چند ایستگاه چقدر است؟

A: نرخ چرخه به شدت بر اساس کاربرد متفاوت است. آنها مستقیماً به طول ضربه، حداکثر عمق کشش و سرعت گام انتقال بستگی دارند. برای کشیدن های کم عمق و ضربات کوتاه، سیستم می تواند چرخه های نسبتاً سریعی را به دست آورد. طراحی عمیق نیاز به سرعت فشار کمتر و کنترل شده دارد که به طور طبیعی خروجی کلی قطعات در دقیقه را کاهش می دهد. محدودیت های شتاب مکانیزم انتقال نیز حداکثر نرخ چرخه را دیکته می کند.

س: آیا قالب های پیشرونده موجود روی پرس هیدرولیک اتوماتیک HJY27-TF می توانند کار کنند؟

پاسخ: به طور کلی، خیر. قالب های پیشرونده برای حمل قطعات بین ایستگاه ها به نوار فلزی پیوسته متکی هستند. تنظیمات انتقال چند ایستگاهی در ایستگاه اول فضای خالی را به طور کامل قطع می کند. انگشتان انتقال مکانیکی سپس قسمت شل را حرکت می دهند. اجرای یک قالب پیشرونده نیاز به سازگاری های ساختاری مختلف، تراز تغذیه نواری خاص و پین های پایلوت دارد که کاملاً با معماری قالب انتقال متفاوت است.

س: فواصل نگهداری استاندارد برای سیلندرهای هیدرولیک اصلی چیست؟

A: تعمیر و نگهداری به شدت به چرخه های کاری و دمای عملیاتی بستگی دارد. شما باید ماهانه بازرسی های اولیه بصری مهر و موم را برای بررسی گریه انجام دهید. تجزیه و تحلیل جامع سیال باید هر شش ماه یکبار انجام شود تا آلودگی ذرات یا تجزیه ویسکوزیته شناسایی شود. بازسازی کامل سیلندر و تعویض عمده آب بندی معمولاً در یک برنامه نگهداری پیشگیرانه سه تا پنج ساله قرار می گیرند.

س: آیا HJY27-TF از بالشتک های هیدرولیک مستقل برای ایستگاه های مختلف پشتیبانی می کند؟

پاسخ: بله، فشار دادن چند ایستگاهی اغلب به عمق کشش متغیر در سراسر بستر نیاز دارد. این سیستم می تواند از بالشتک های هیدرولیک مستقل یا بالشتک های تخت با کنترل CNC پشتیبانی کند. این به اپراتورها اجازه می دهد تا فشارهای مختلف بالشتک را برای ایستگاه های جداگانه برنامه ریزی کنند. این کنترل دقیق جریان مواد را دقیقاً در جایی که بخش قالب خاص به آن نیاز دارد ارائه می دهد.
