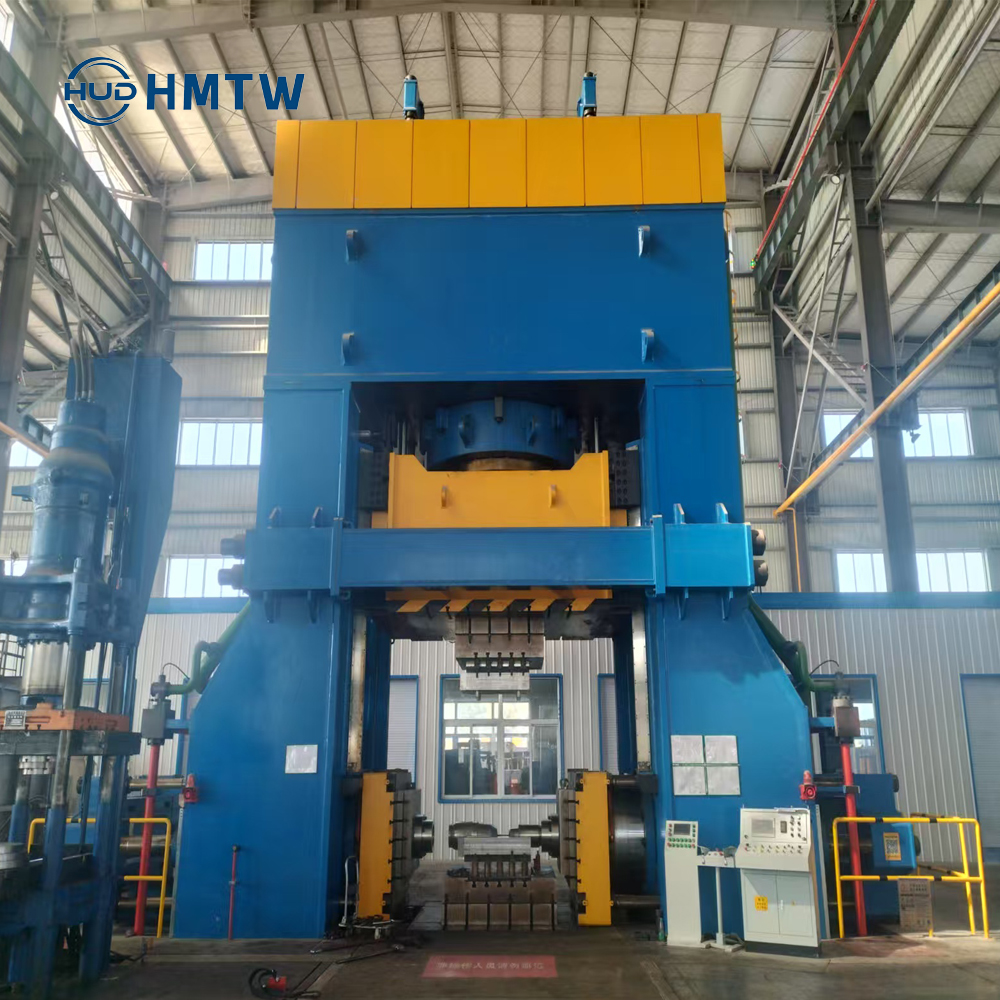

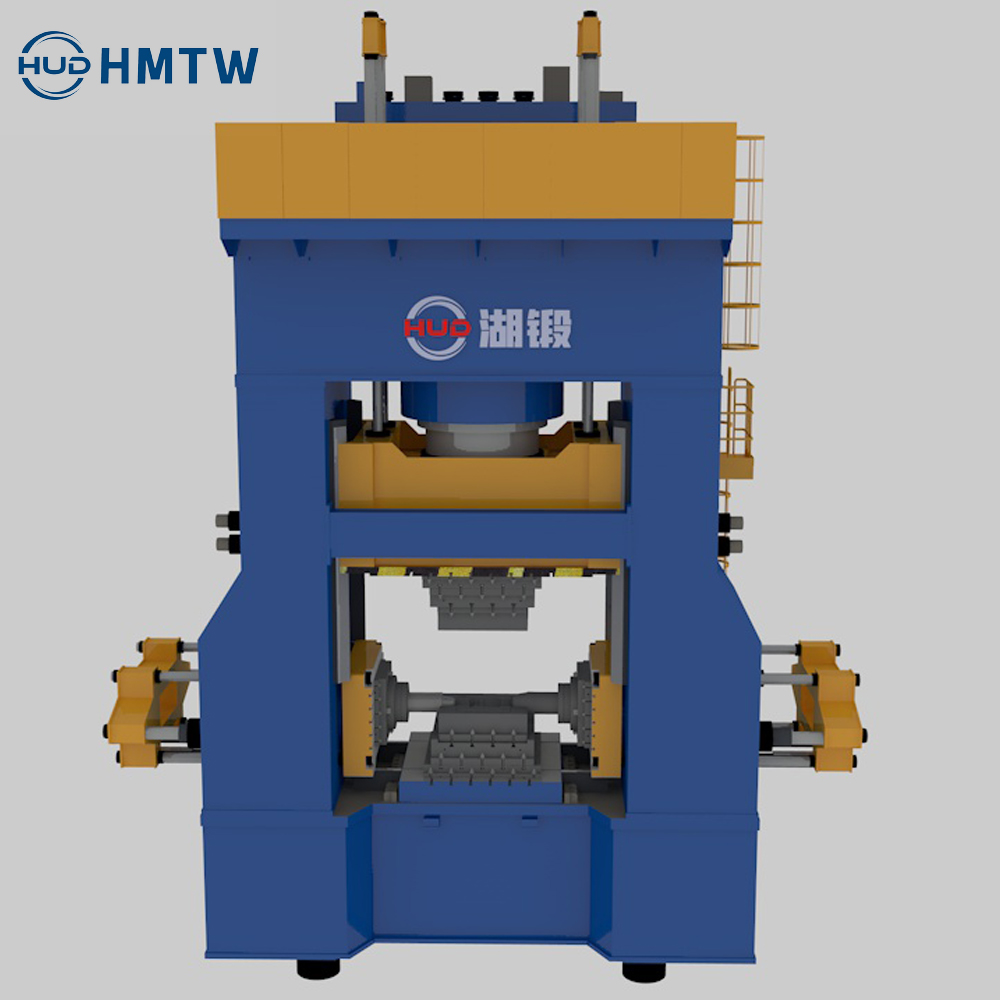

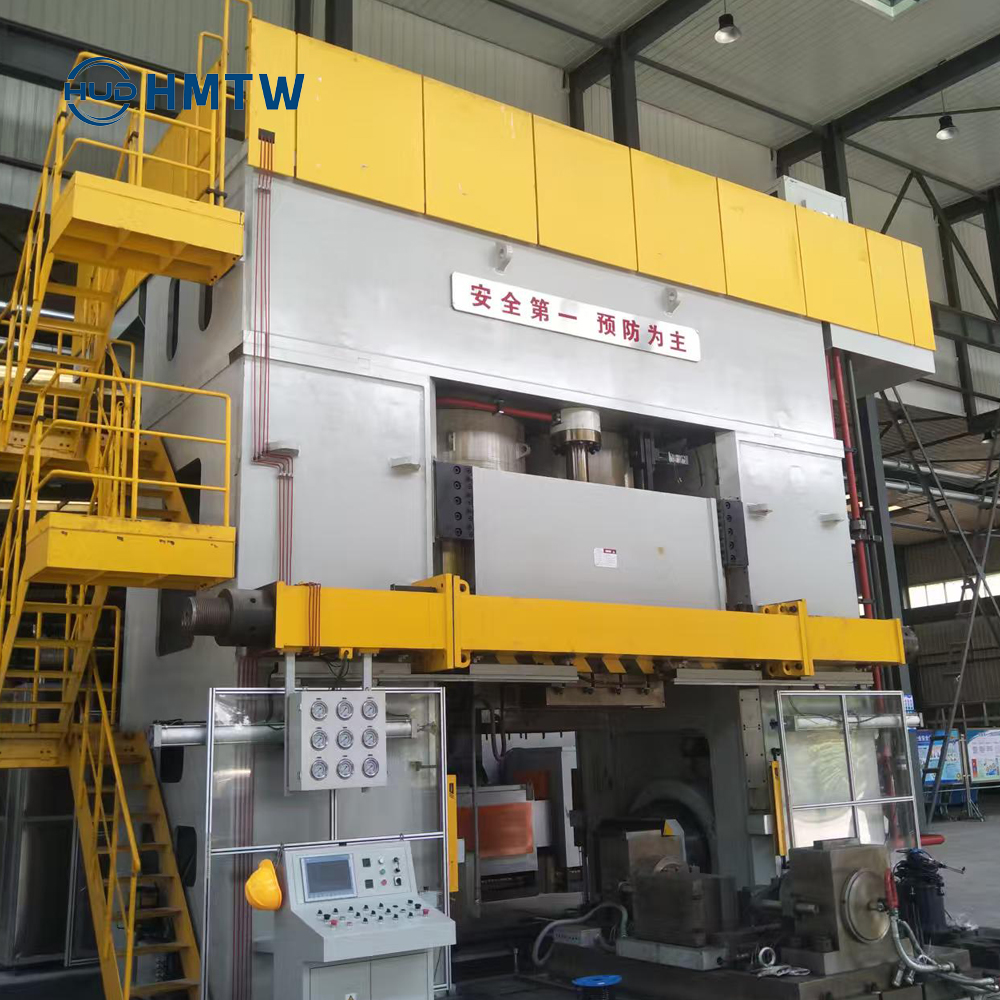

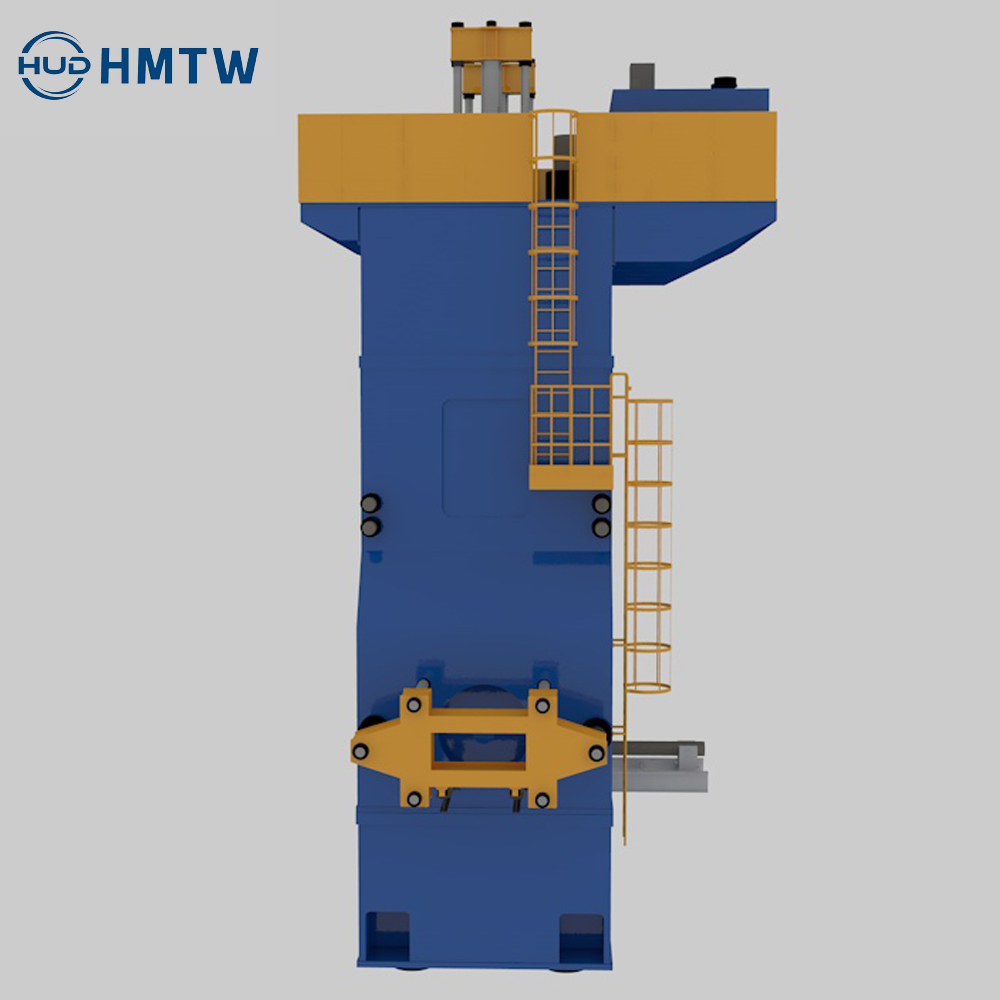

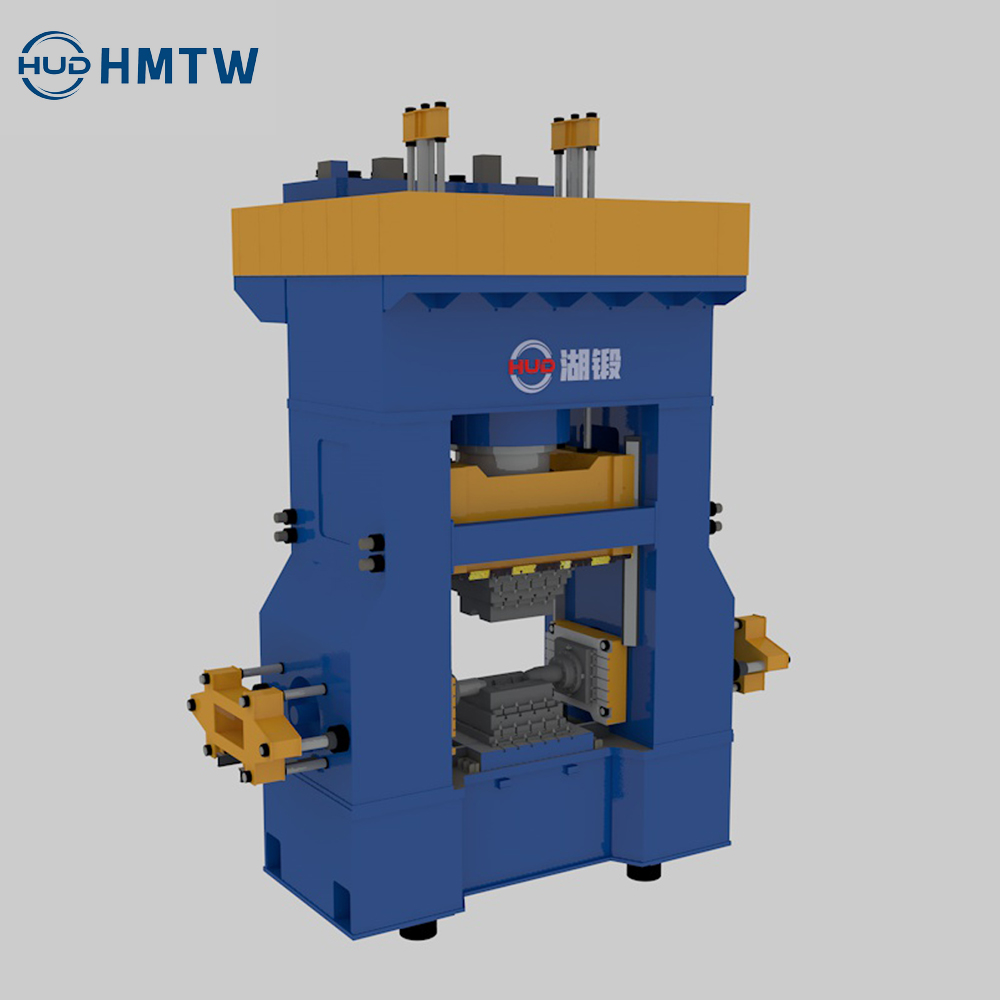

HJ049 Seria Multi Directional Die Linia produkcyjna

Dostępność:

Ilość:



Pytać się Dodaj do kosza

Opis produktu

Aplikacja i funkcje :

Wielokierunkowa prasa hydrauliczna z serii HJ049 wykorzystuje technologię serwomechanizmu olejowo-elektryczną z kontrolą współczynnika akumulatora, technologią kontroli synchronizacji cylindrów poziomej i technologii szybkiego pomocy ciśnieniowej.

Może osiągnąć w pełni automatyczny i szybki wielokierunkowy kucie metali, takich jak stal węglowa, stal nierdzewna, stopy miedzi i aluminium. Ma on szeroko stosowane w procesach formowania korpusu zaworu i pokrycia zaworu w przemyśle rurociągów naftowych, a także w różnych polach formujących wielokierunkowe.

Główna siła nominalna cylindra: 3150 - 120000 kN

Pozioma siła nominalna cylindra: 2000 -8000 kN

Wielokierunkowa prasa hydrauliczna

Wielokierunkowy proces kucia ： Po ustawianiu matrycy zamkniętej wrażenie, kilka uderzeń jednocześnie lub sukcesywnie naciska kęs z różnych kierunków. Powoduje to uzyskanie złożonych odkuwek z wieloma gałęziami w jednym ogrzewaniu i skoku prasowym. Zasadniczo proces ten łączy wytłaczanie i kucie, gdzie niektóre metalowe przepływają równolegle do kierunku ruchu uderzenia, podczas gdy inne metalowe płyną pod pewnymi kątami do kierunku ruchu uderzenia. Kucie wielokierunkowe może uniknąć tworzenia się lampy błyskowej, zapisywać surowiec, zmniejszyć kroki kucia i poprawić precyzję kucia i właściwości mechaniczne.

Kucie wielokierunkowe jest technologią produkcyjną precyzyjnych i wysokiej jakości odkuwek. Stopniowo stał się gałęzią z dobrymi perspektywami rozwojowymi i szerokimi zastosowaniami w branżach takich jak sprzęt energii elektrycznej, sprzęt petrochemiczny, sprzęt lotniczy, statki i pojazdy, a także w procesie budowy obrony narodowej. Jego główne cechy obejmują:

1. Wykonanie wydajności odkuwek i wysokiego wykorzystania materiału;

2. One-czas tworzenie złożonych odkuwek z wieloma wnękami wewnętrznymi i nieregularnymi zewnętrznymi kształtami powierzchni;

3. Dobra dokładność kształtu i wysoka wymiarowa precyzja odkuwek;

4. Redukowane późniejsze obróbkę po kuciu, krótsze cykle produkcyjne i wyższą wydajność produkcji;

5. do wysokiego naprężenia i dużych równoważnych warunków odkształcenia powoduje gęstą mikrostrukturę kucia;

6.COMPLETE i jednolite linie przepływu kucia, co skutkuje dobrymi właściwościami mechanicznymi odkuwek;

7. Kształt kęsów i niski koszt wstępnego przetwarzania surowców.

Jako wiodące przedsiębiorstwo w krajowej wielokierunkowej technologii i sprzętu do kucia, Huzhou Machine Tool Works Co., Ltd. posiada pełen zakres możliwości produkcyjnych dla wielokierunkowego sprzętu do kucia, a także różne wielokierunkowe technologie i rozwoju procesów. Główny tonaż sprzętu waha się od 3150 kN do 150000 kN, z poziomymi pojemnościami wytłaczania cylindrów od 1000 kN do 100000 KN. Sprzęt ma wysoką prędkość kucia, precyzję o wysokiej powtarzalności, precyzję wysokiej synchronizacji i inne cechy. Ponadto ma możliwość zapewnienia kompleksowych rozwiązań, w tym ogrzewania, usuwania, obsługi, tworzenia kęsów, formowania, opryskiwania, analizy formowania, produkcji sprzętu i rozwoju pleśni.

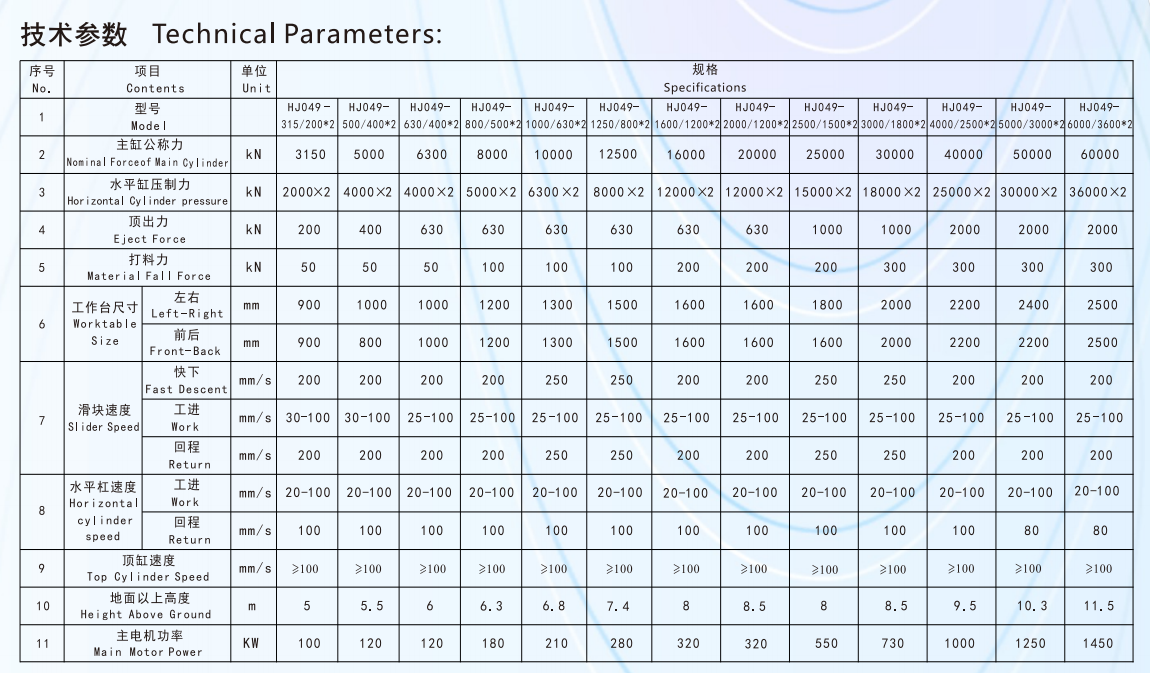

Parametry techniczne:

NIE.	Zawartość		Jednostka	Specyfikacja
1	Model			HJ049-315/200*2	HJ049-500/400*2	HJ049-630/400*2	HJ049-800/500*2	HJ049-1000/630*2	HJ049-1250/800*2	HJ049-1600/1200*2	HJ049-2000/1200*2	HJ049-2500/1500*2	HJ049-3000/1800*2	HJ049-4000/2500*2	HJ049-5000/3000*2	HJ049-6000/3600*2
2	Nominalna siła cylindra głównego		Kn	3150	5000	6300	8000	10000	12500	16000	20000	25000	30000	40000	50000	60000
3	Poziome ciśnienie cylindra		Kn	2000 × 2	4000 × 2	4000 × 2	5000 × 2	6300 × 2	8000 × 2	12000 × 2	12000 × 2	15000 × 2	18000 × 2	25000 × 2	30000 × 2	36000 × 2
4	Siła wyrzucania		Kn	200	400	630	630	630	630	630	630	1000	1000	2000	2000	2000
5	Materialna siła upadku		Kn	50	50	50	100	100	100	200	200	200	300	300	300	300
6	Rozmiar stołowy	Lewe	mm	900	1000	1000	1200	1300	1500	1600	1600	1800	2000	2200	2400	2500
6	Rozmiar stołowy	Front obrońca	mm	900	800	1000	1200	1300	1500	1600	1600	1600	2000	2200	2200	2500
7	Prędkość suwaka	Szybkie zejście	MM/s	200	200	200	200	250	250	200	200	250	250	200	200	200
		Praca	MM/s	30-100	30-100	25-100	25-100	25-100	25-100	25-100	25-100	25-100	25-100	25-100	25-100	25-100
		Powrót	MM/s	200	200	200	200	250	250	200	200	250	250	200	200	200
8	Pozioma prędkość cylindra	Praca	MM/s	20-100	20-100	20-100	20-100	20-100	20-100	20-100	20-100	20-100	20-100	20-100	20-100	20-100
8	Pozioma prędkość cylindra	Powrót	MM/s	100	100	100	100	100	100	100	100	100	100	100	80	80
9	Najwyższa prędkość cylindra		MM/s	≥100	≥100	≥100	≥100	≥100	≥100	≥100	≥100	≥100	≥100	≥100	≥100	≥100
10	Wysokość nad ziemią		M	5	5.5	6	6.3	6.8	7.4	8	8.5	8	8.5	9.5	10.3	11.5
11	Główna moc silnika		KW	100	120	120	180	210	280	320	320	550	730	1000	1250	1450
